Ações de vento

Calculadora de Vento em Galpões — NBR 6123:2023

Cadastre os dados da obra, defina a geometria do galpão e visualize um croqui técnico para preparar a análise de vento.

Voltar para ferramentas

Nenhum arquivo salvo nesta abertura.

Etapa 1

Dados gerais do cálculo

Título do cálculo

Obra / referência

Eng. responsável

Local da obra

Cliente / empresa

Data de referência

Observações

Etapa 2

Geometria inicial do galpão

A — largura em planta (m)

B — comprimento em planta (m)

H — altura até a base da tesoura (m)

Inclinação do telhado

Unidade da inclinação

Distância entre pórticos (m)

Distância entre terças (m)

Tipo de estrutura

Tipo de cobertura

Referência angular do vento

Croqui

Croqui isométrico paramétrico

Azul = pilares Laranja = vigas/pórticos Verde = terças Cinza = cobertura/eixos auxiliares

Etapa 3

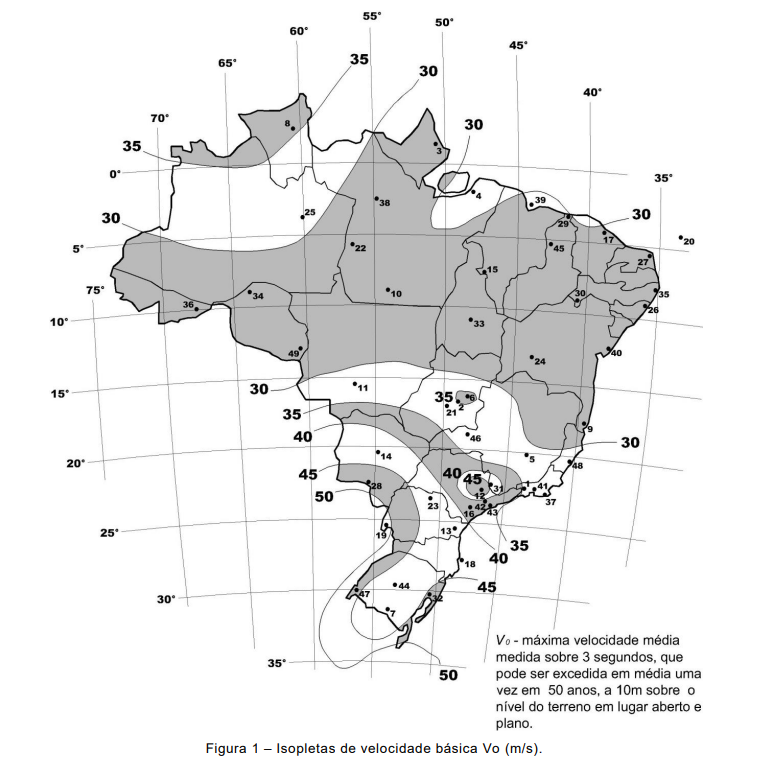

Isopletas, V0 e fatores S1, S2 e S3

Informe a velocidade básica do vento e defina os fatores normativos.

Velocidade básica V0 (m/s)

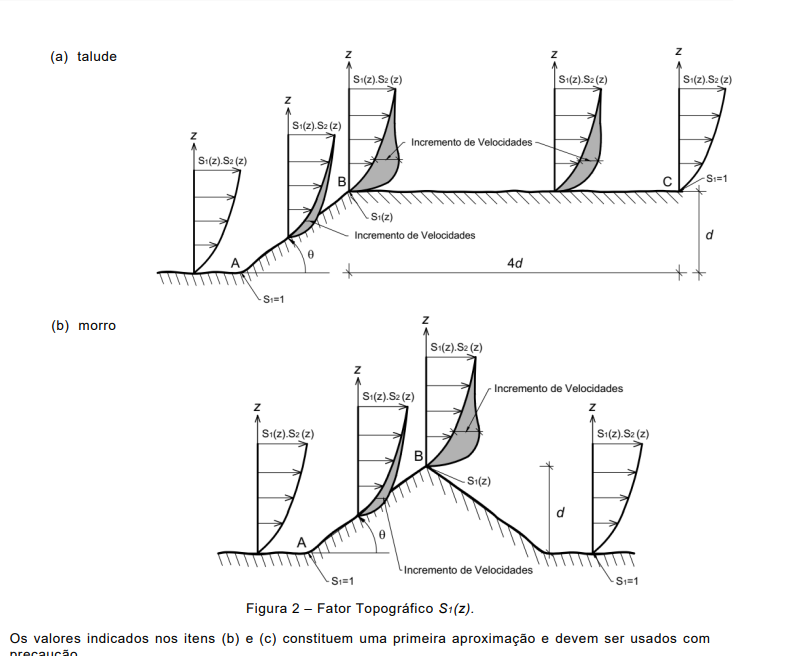

Fator topográfico S1

Fator S2

Fator estatístico S3

Etapa 4

Parâmetros de Cpi e aberturas

Registre as aberturas por face e selecione o método para coeficiente de pressão interna.

Parâmetros de entrada

Método de avaliação

Caso simplificado

Relação da abertura dominante

Ce/Cpe no local da abertura

Cpi adotado

Cpi alternativo

Referência das faces

Aberturas e permeabilidade

Face A (m²)

Face B (m²)

Face C (m²)

Face D (m²)

Cobertura / lanternim (m²)

Abertura dominante (m²)

Cobertura participa do ar interno?

Notas das aberturas

Etapa 5

Resultado, pressão dinâmica e croquis

Base preparada para receber a marcha de cálculo dos coeficientes externos, cargas em pilares e cobertura.

Velocidade característica Vk -

Pressão dinâmica q -

Cpi adotado -

Pressão dinâmica

Casos de paredes - Tabela 6

Direção	Face	Condição	Ce	Cpi	p=(Ce-Cpi)q	Carga linear nos pilares

Combinações para contraventamento

Fator do vento 0°

Fator do vento 90°

Face	Zona	Ce 0°	Ce 90°	Cpi	0° ponderado	90° ponderado	Combinação resultante

Cobertura e terças - Tabela 7

Direção	Água/zona	Faixa	De	Até	Ce	Cpi	p=(Ce-Cpi)q	Carga por terça

Pressão nas paredes e pilares

Cobertura

5.3 Rugosidade, dimensões e altura sobre o terreno

S2 combina a rugosidade do terreno, a variação da velocidade com a altura z e as dimensões da edificação ou componente analisado.

Classes: A até 20 m, B entre 20 m e 50 m, C acima de 50 m na maior dimensão frontal.

Expressão: S2 = b Fr (z/10)^p, com Fr conforme a classe e parâmetros b/p conforme categoria de rugosidade.

Categoria	Uso típico	Obstáculos
I	Mar calmo, lagos, rios, pântanos sem vegetação	Superfícies lisas extensas
II	Zonas costeiras planas, campos de aviação, fazendas abertas	Até 1 m
III	Granjas, casas de campo, subúrbios afastados	Em torno de 3 m
IV	Cidades pequenas, parques, áreas industriais parciais	Em torno de 10 m
V	Centros de grandes cidades, florestas altas, complexos industriais	25 m ou mais

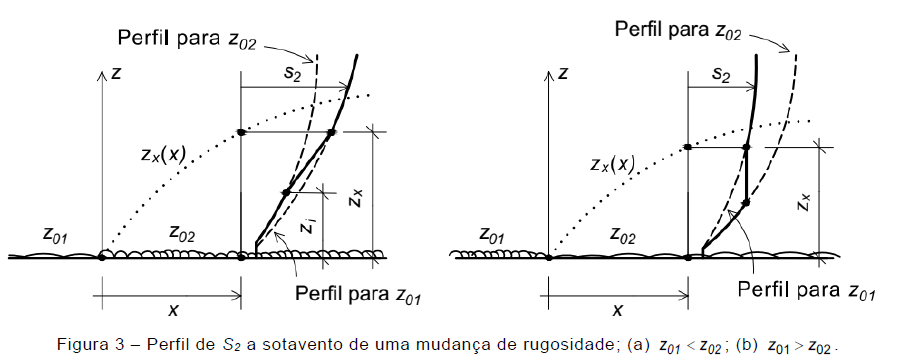

Figura 3 da NBR 6123 para mudança de rugosidade do terreno

Categoria de rugosidade

Classe da edificação

Altura z considerada (m)

Referência de altura

Mudança de rugosidade

Categoria afastada da edificação

Distância x desde a mudança (m)

Valor adotado de S2

Selecione categoria, classe e altura para calcular automaticamente.

5.4 Fator estatístico

S3 considera o grau de segurança requerido e a vida útil. Para edificações usuais, a velocidade básica V0 está associada a recorrência média de 50 anos.

Grupo	Descrição resumida	S3	Tp
1	Socorro, segurança, comunicação e infraestrutura	1,10	100 anos
2	Uso humano, hotéis, residências, comércio/indústria com alto fator de ocupação	1,00	50 anos
3	Instalações industriais com baixo fator de ocupação, depósitos, silos e rurais	0,95	38 anos
4	Vedações: telhas, vidros e painéis	1,00	50 anos
5	Temporárias não reutilizáveis e fase de construção	0,83	20 anos

Grupo normativo

Valor adotado de S3

Grupo 2 costuma ser a base para galpões com uso humano ou ocupação relevante; grupo 3 atende depósitos e uso industrial com baixa ocupação.
